Нанесение изоляции на СДТ

Специализируемся на поставке блочно-модульных узлов учета тепла, нефти, для забора проб для сбора информации о среде. Благодаря своей специфике узлы можно увеличивать с помощью дополнительных модулей. Используется с комплексом контрольно-измерительных

Оставить заявку

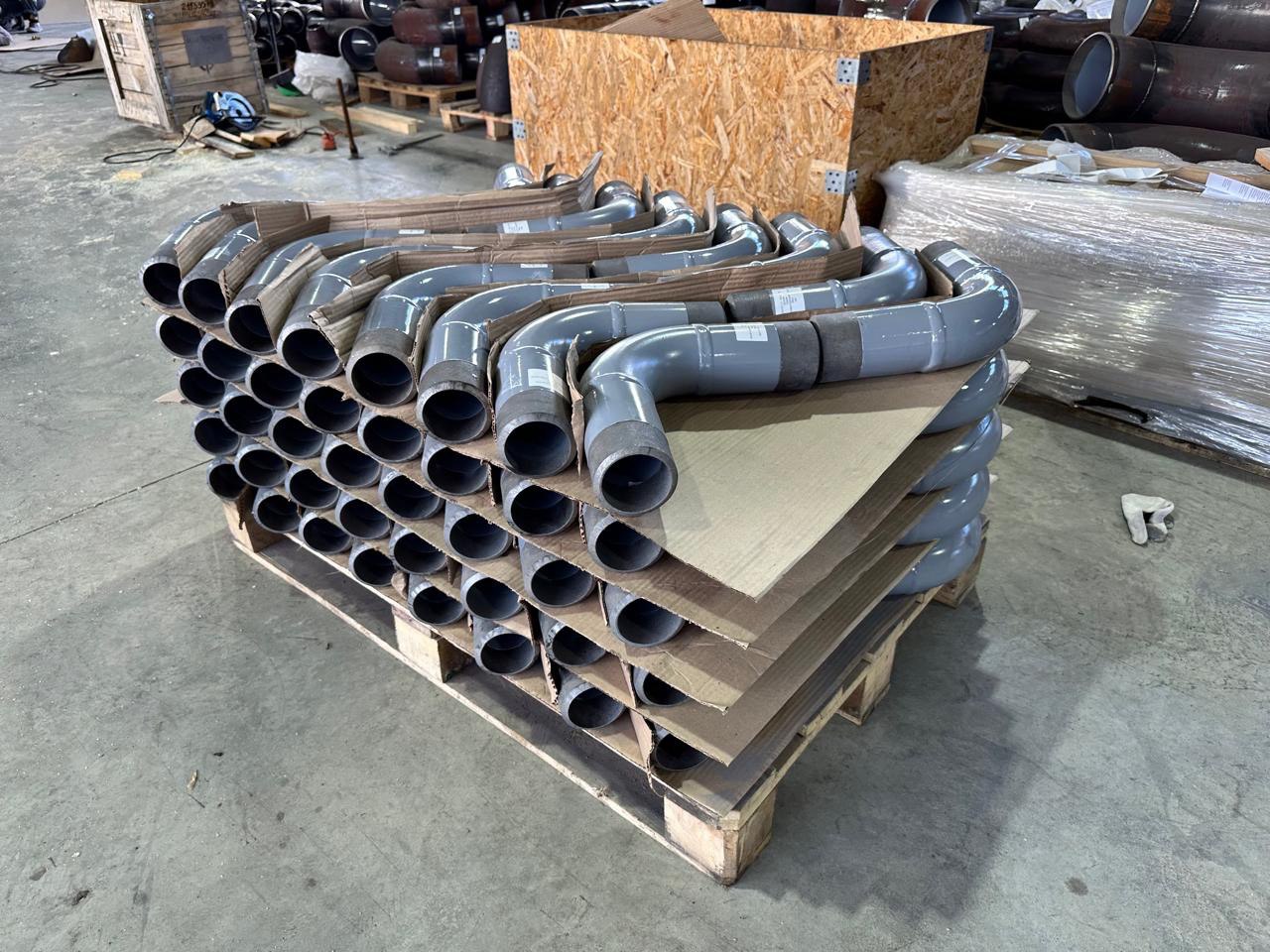

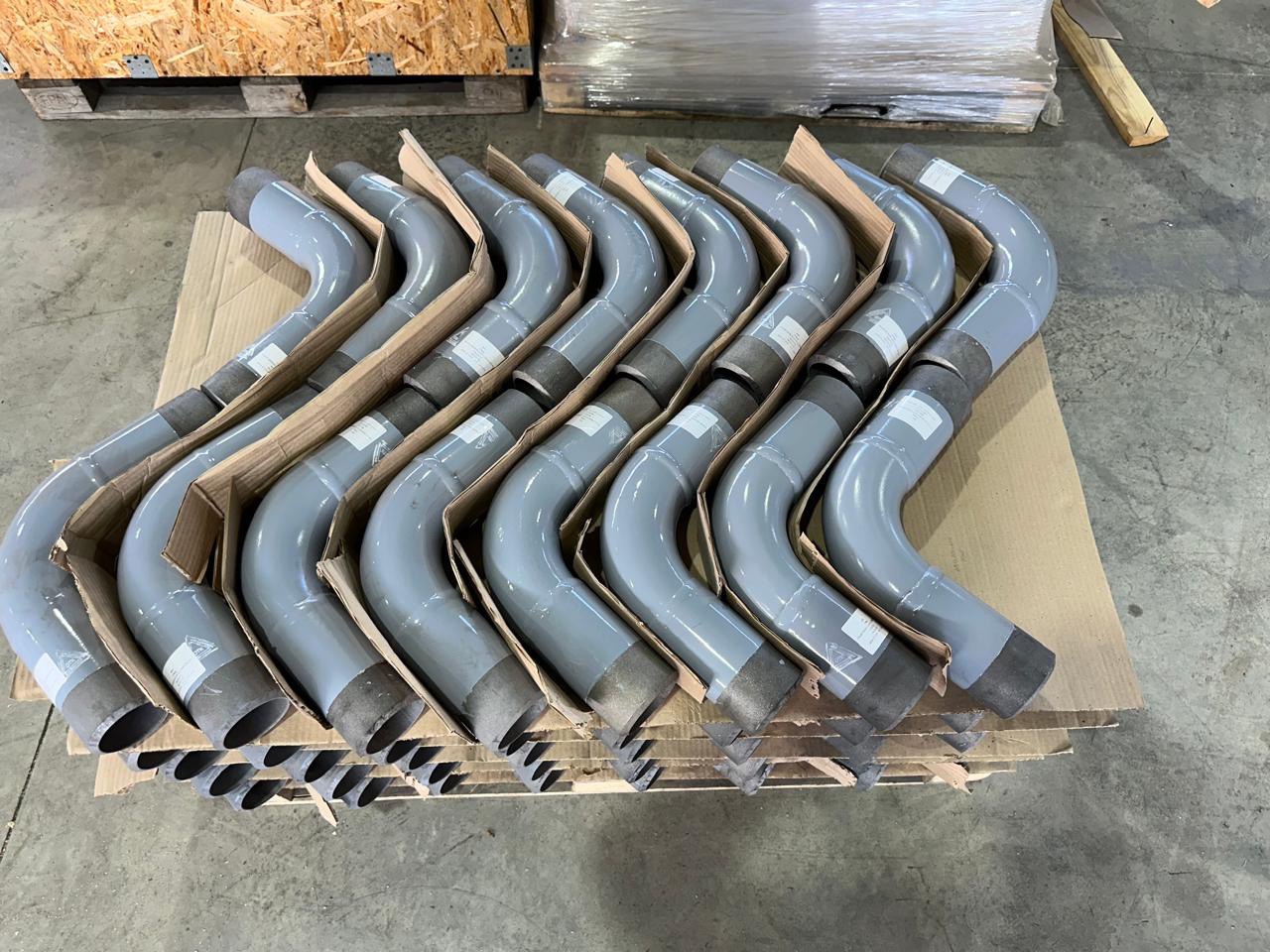

  • Внутреннее и внешнее покрытие на СДТ с использованием порошковых материалов
  • Изоляция термоусаживающимися покрытиями
  • Наружное теплогидроизоляционное покрытие

Диаметр изделий

от 57 мм до 1420 мм

Характеристики

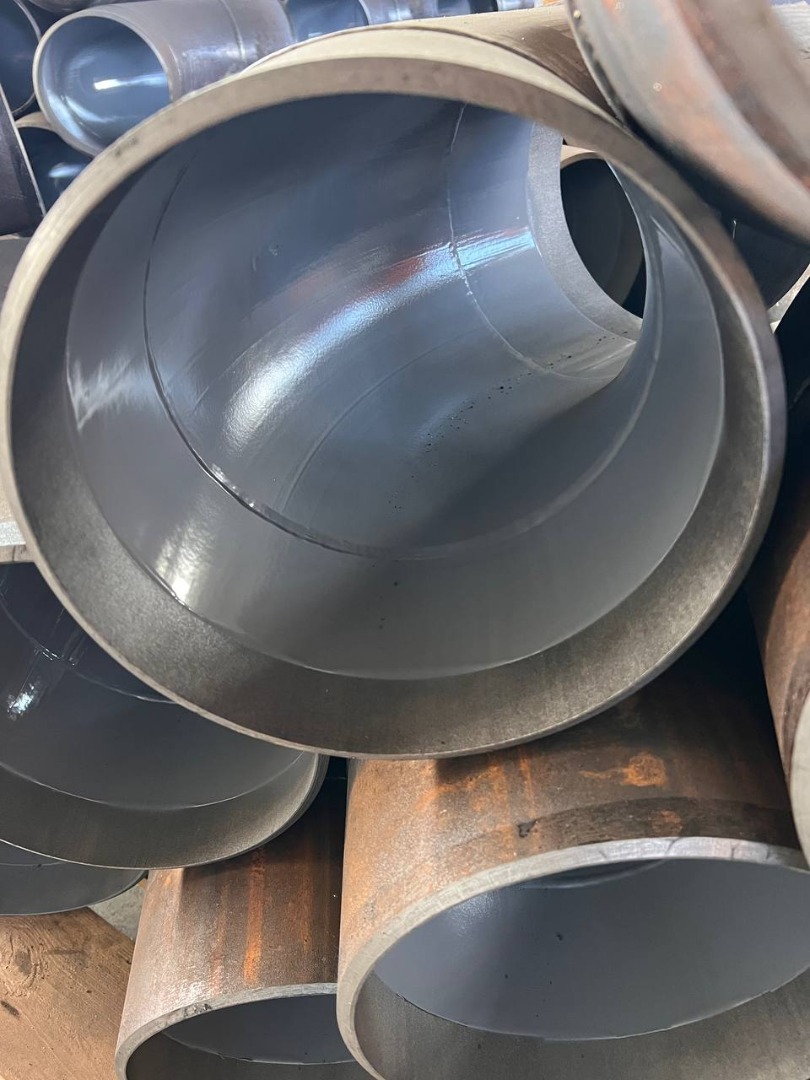

Конструктивно антикоррозионное покрытие состоит из одного слоя лакокрасочного материала. Покрытие наносится на очищенную абразивоструйным способом внутреннюю поверхность изделий в заводских условиях в соответствии с согласованной технической документацией. Для получения антикоррозионного покрытия используются лакокрасочные материалы на основе эпоксидных, модифицированных эпоксидных смол и других типов лакокрасочных материалов с высоким содержанием сухого остатка, отвечающие техническим требованиям, предъявляемым заказчиком. В процессе эксплуатации покрытие должно обеспечивать защиту стальной поверхности от коррозионно- эрозионного воздействия транспортируемых сред. Нанесение внутреннего антикоррозионного покрытия осуществляется после нанесения наружного покрытия. Внутренняя поверхность на длине (40±10) мм от торцов изделия должна быть свободна от покрытия. Длина свободных от покрытия концов изделий может быть изменена по требованию Заказчика.

Условия эксплуатации

Покрытие должно выдерживать воздействие окружающей среды без отслаивания, растрескивания и нарушения сплошности. Допускаемые температуры окружающей среды для изделий с изоляционным покрытием не должны противоречить требованиям к допускаемым температурам изделий без изоляционного покрытия. За температуру эксплуатации принимают температуру транспортируемого продукта.

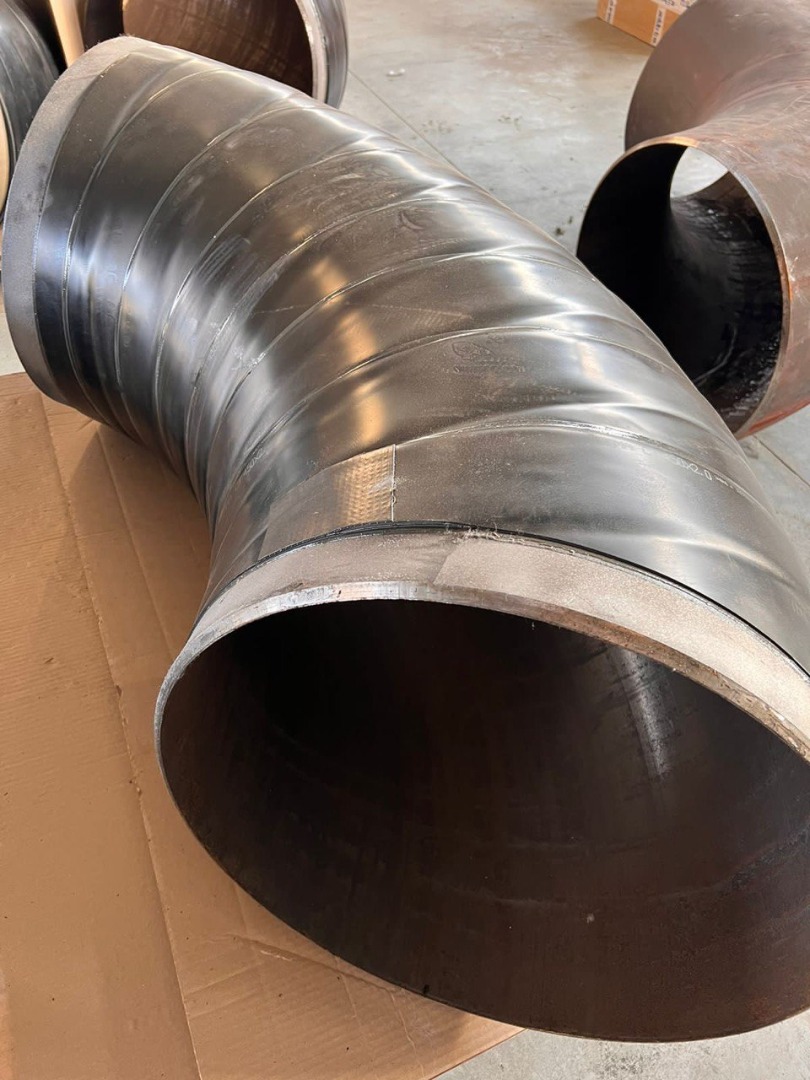

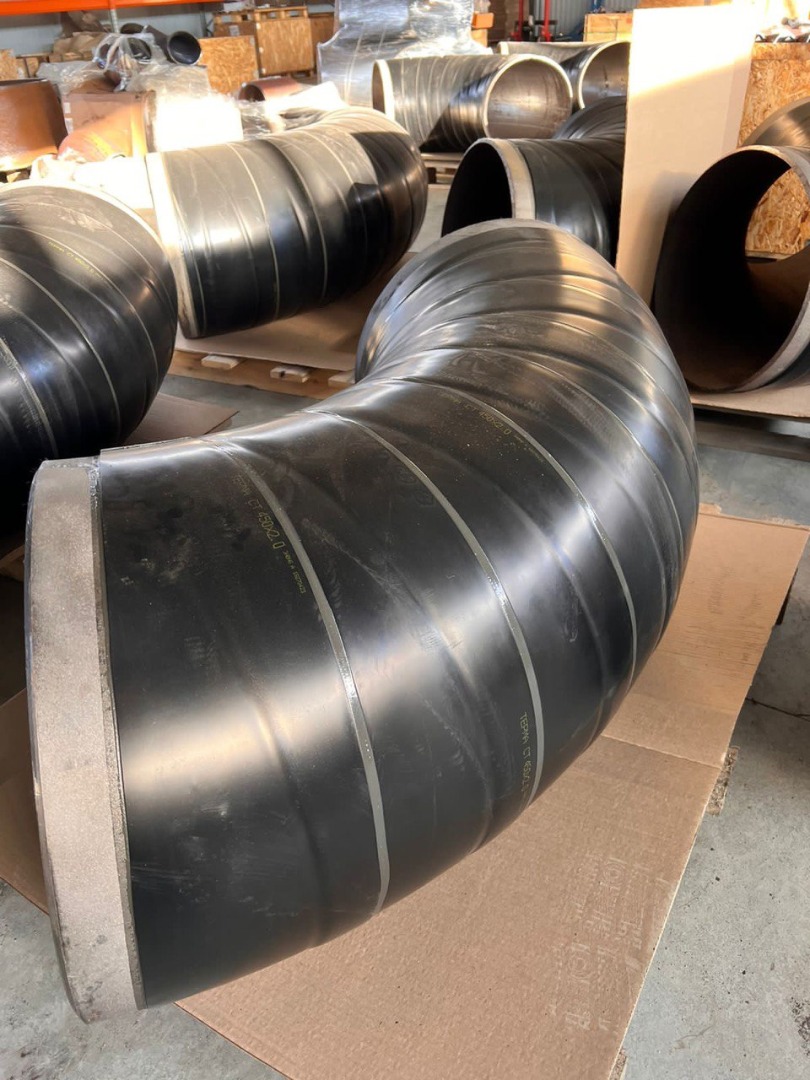

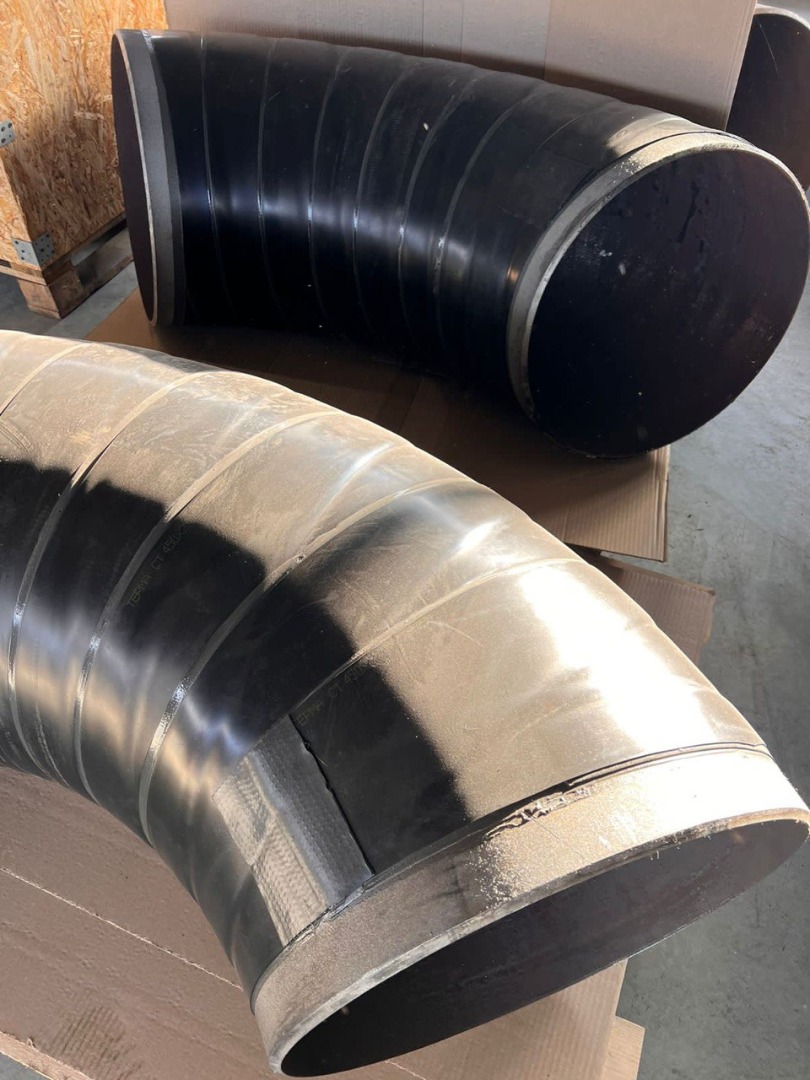

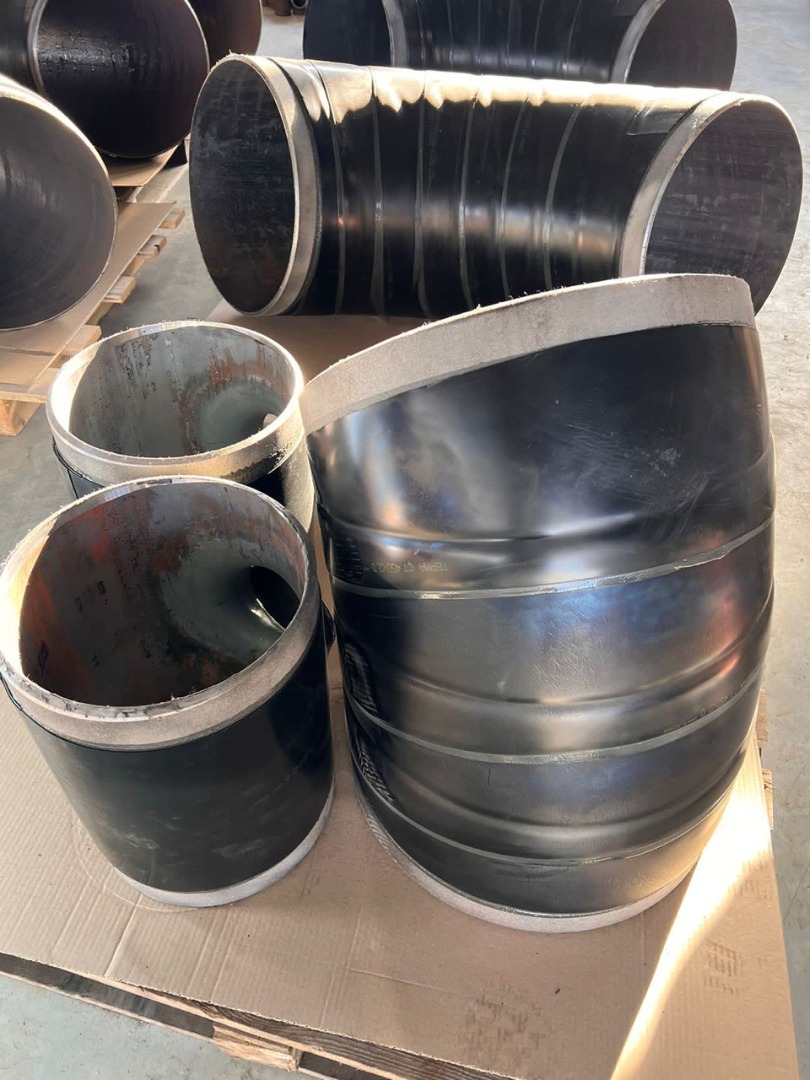

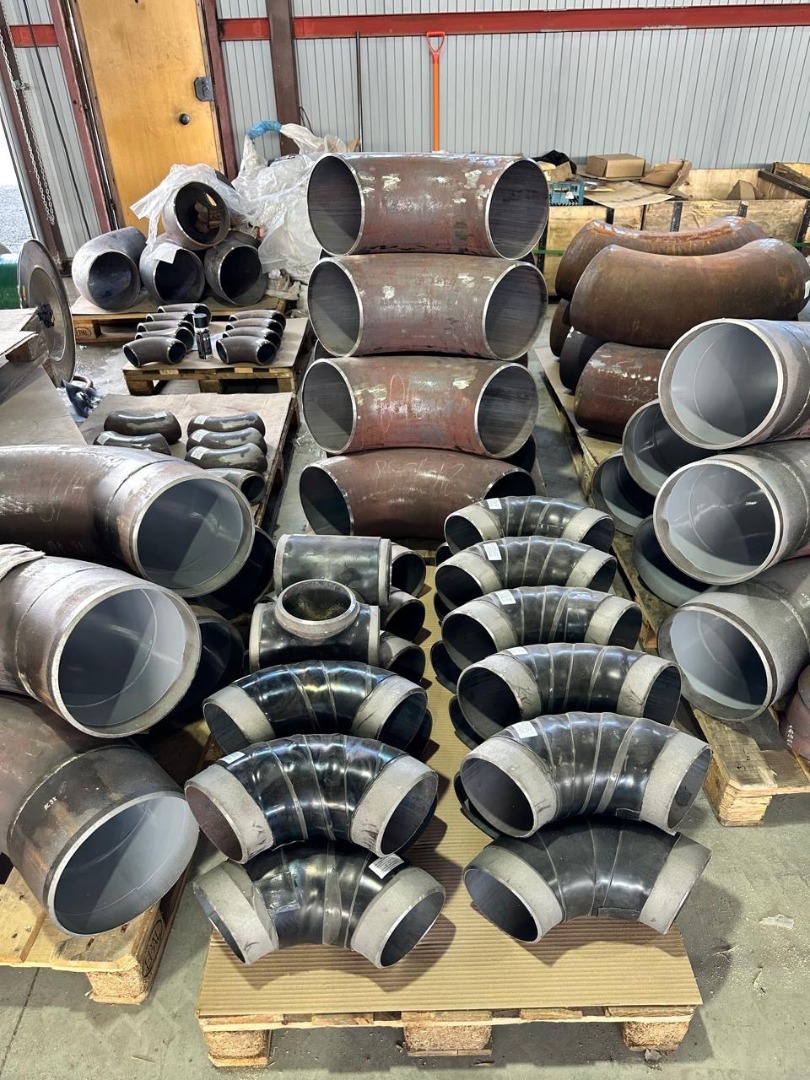

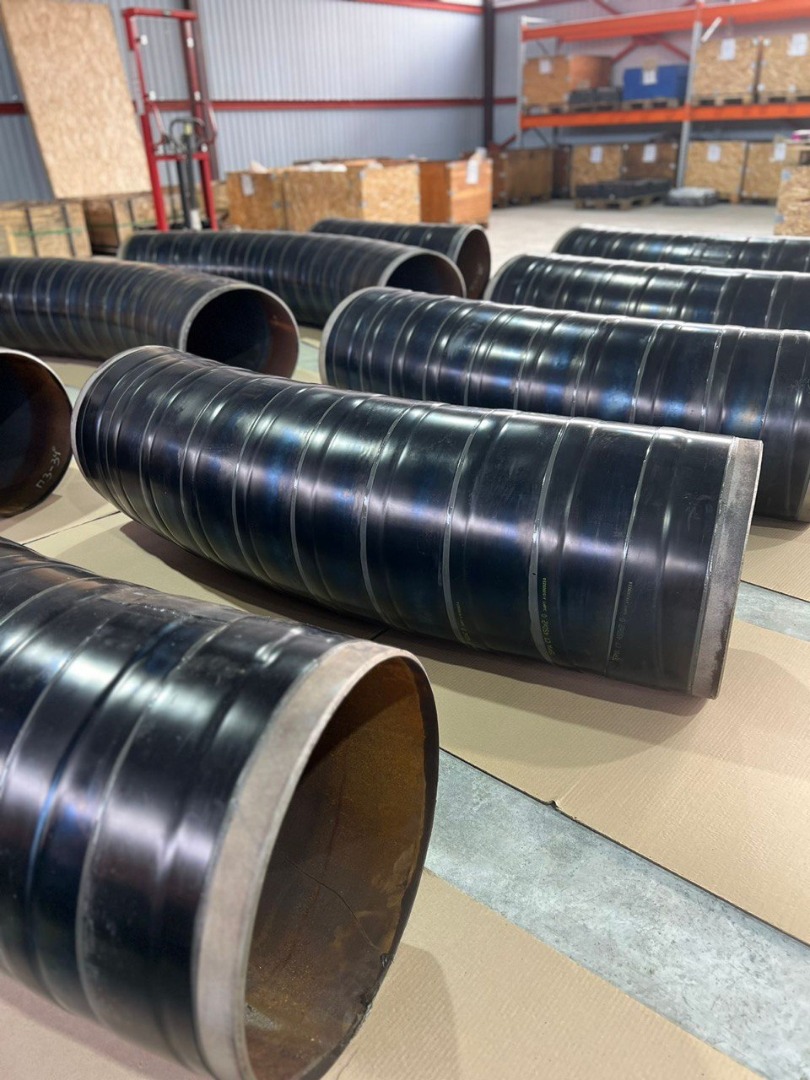

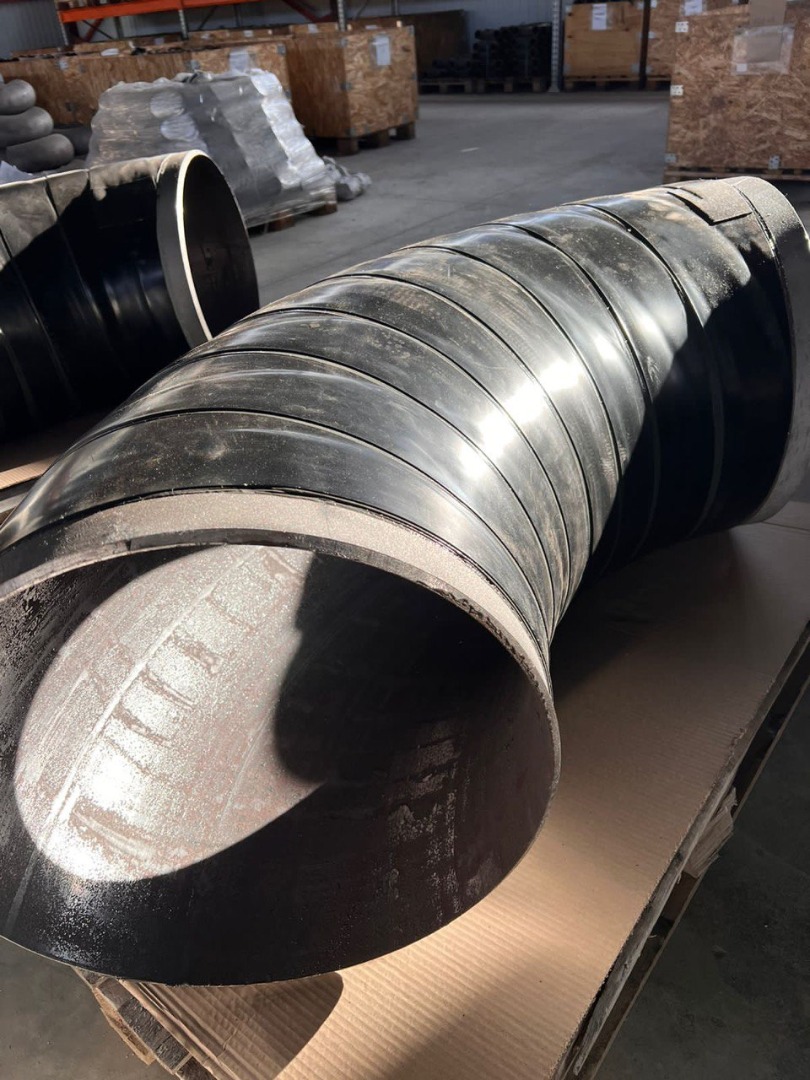

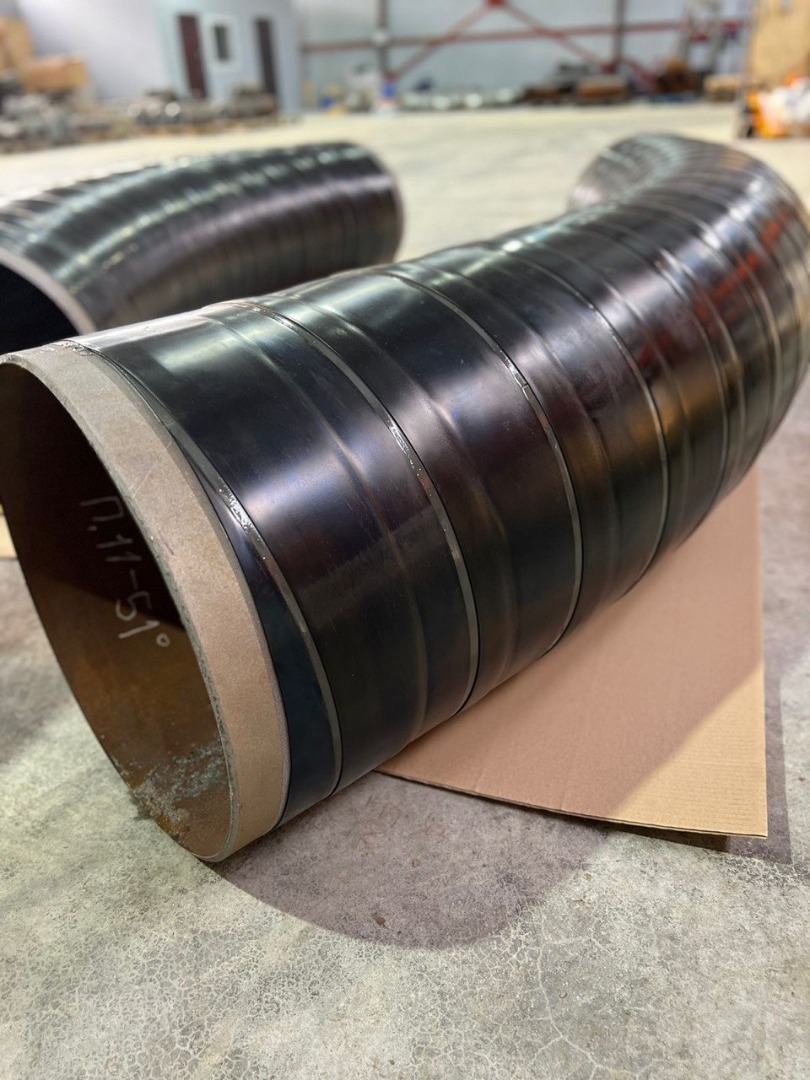

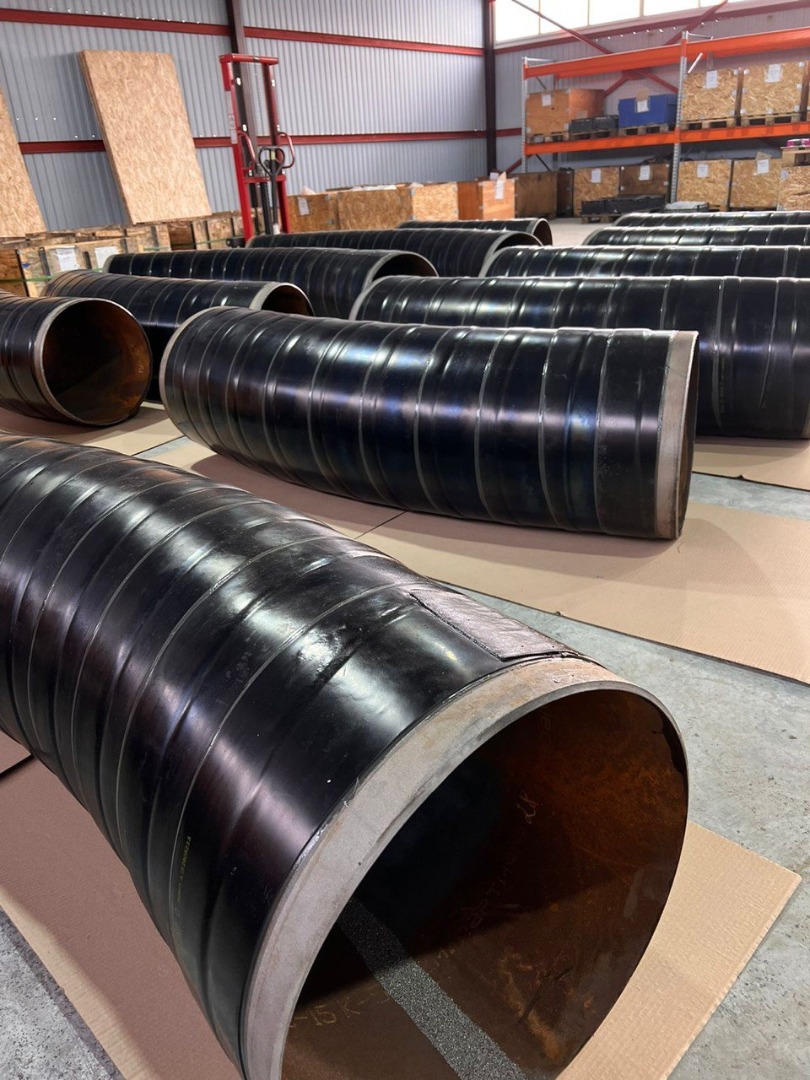

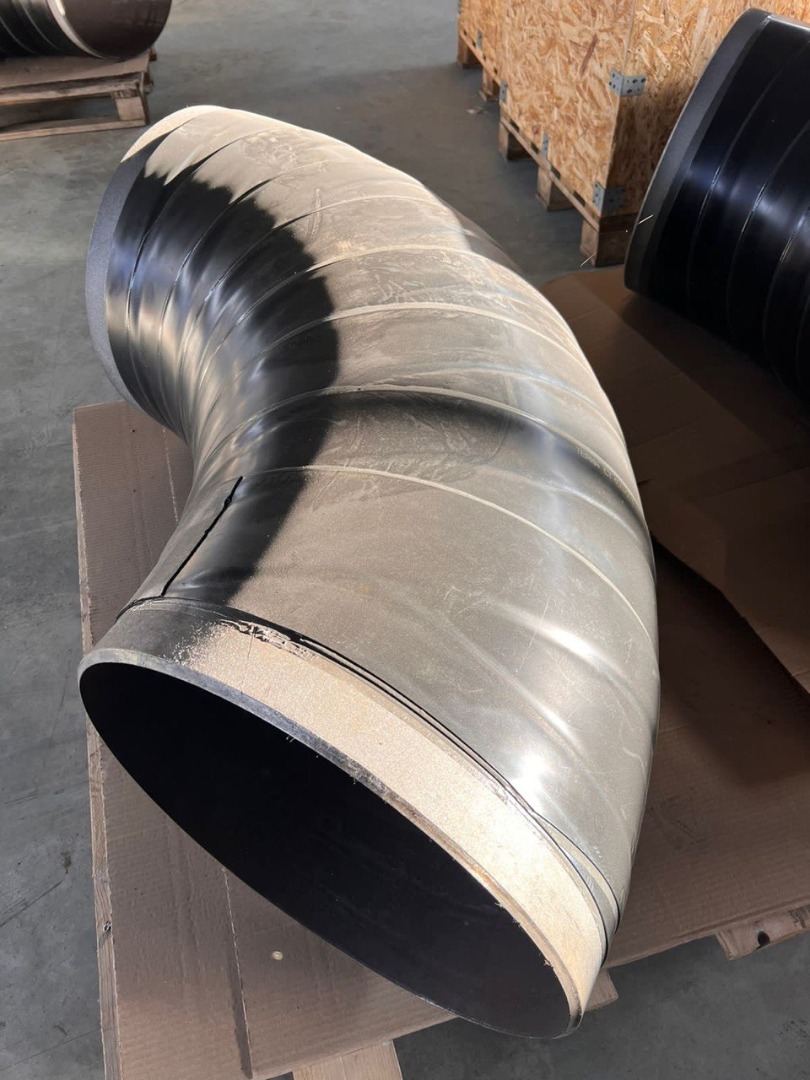

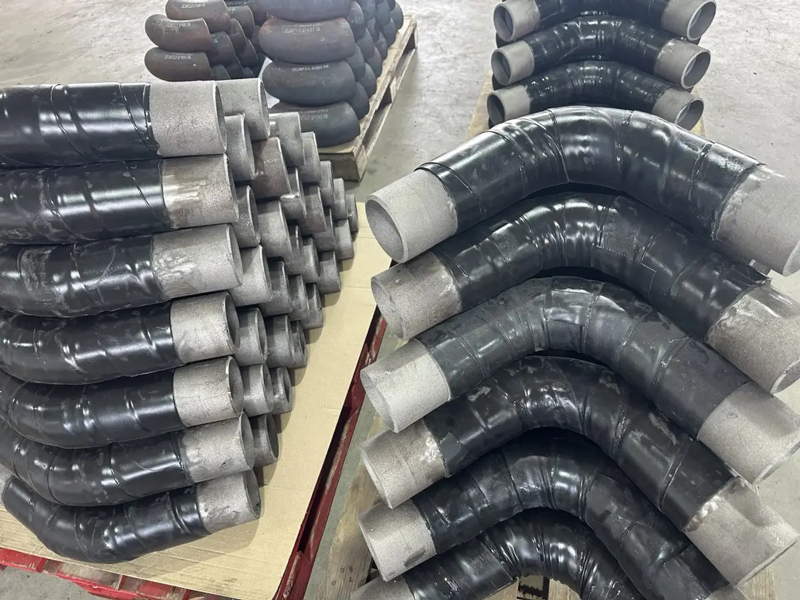

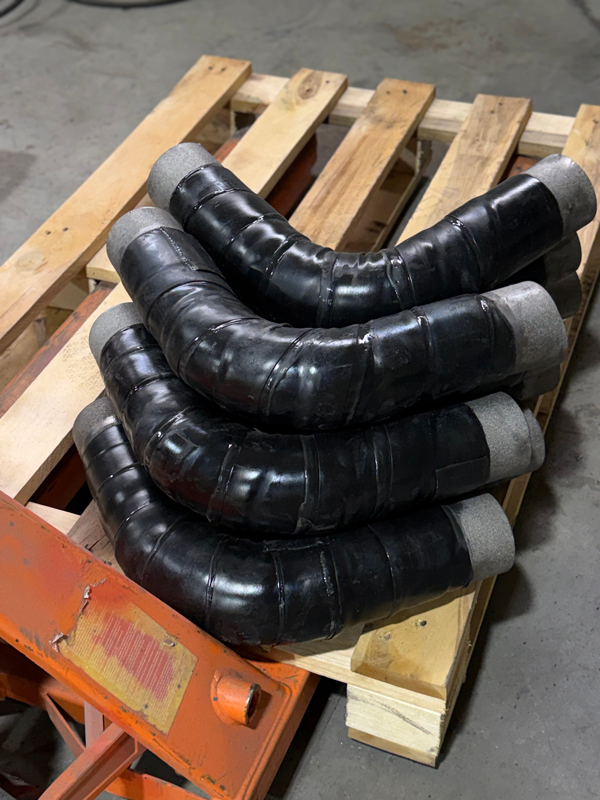

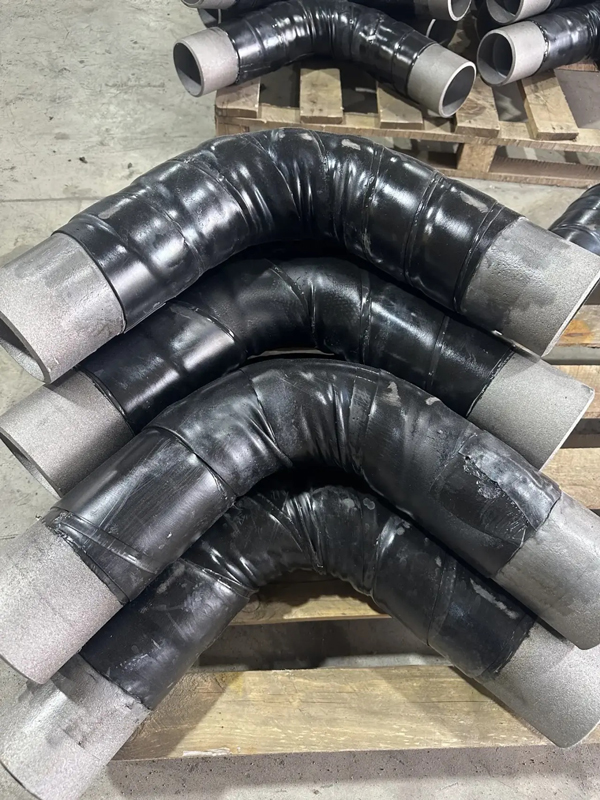

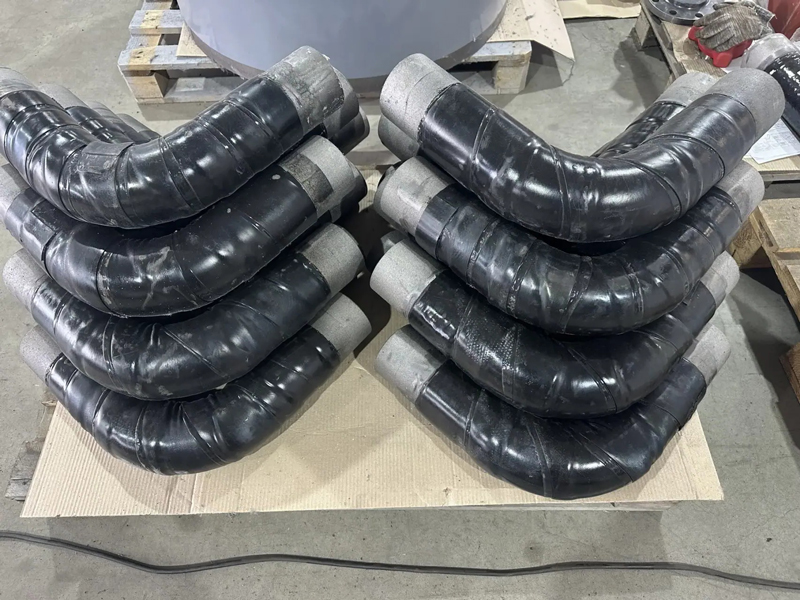

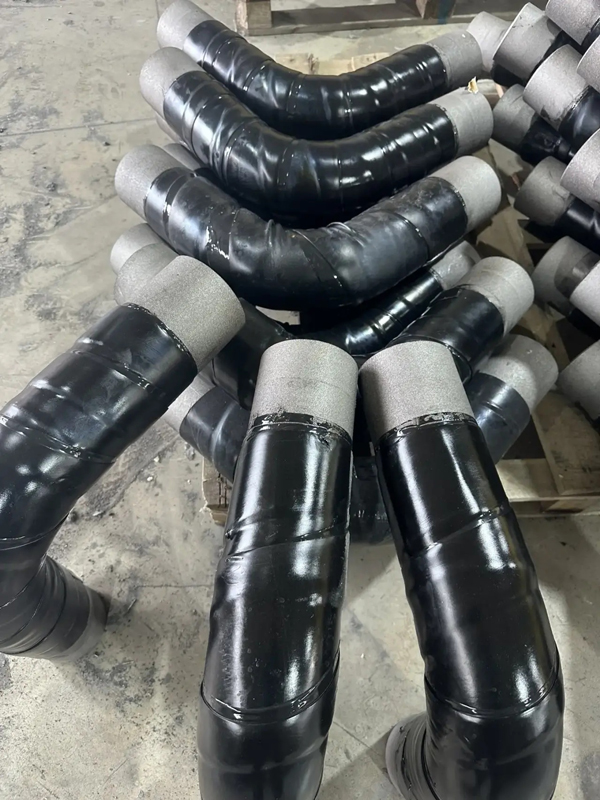

Изоляция термоусаживающимися покрытиями: Термоусаживающиеся ленты состоят из рулонного двухслойного или трехслойного изоляционного материала. Иногда такую ленту дополнительно усиливают стеклосеткой. Структура трёхслойного: 1) двухкомпонентный жидкий эпоксидный праймер; 2) термоплавкий адгезив; 3) полиэтиленовая основа. Двухслойные — без эпоксидного праймера. Наносим ТУМ изоляцию на весь ассортимент фасонных изделий, включая нестандартные изделия по чертежам — сварные стыки и узлы, отводы, тройники, переходы, отводы горячего гнутья, отводы холодного гнутья, муфты, заглушки, фланцы, задвижки, детали трубопроводов с приварными патрубками (катушками)

Теплогидроизолированные соединительные детали с усиленной антикоррозионной защитой предназначены для строительства и реконструкции северных промысловых и магистральных нефтегазопроводов подземной и надземной прокладки. Они обеспечивают повышенную надежность и экологическую безопасность трубопроводных систем, особо необходимую при сооружении и эксплуатации этих объектов в районах залегания

Многолетнемерзлых грунтов, при экстремально низких температурах воздуха. Трубы с антикоррозионным покрытием используются для транспортирования вязкой нефти, сжиженного природного газа, попутного нефтяного газа, газового конденсата и т. п.

Тепловую изоляцию изготавливают путем заливки компонентов пенополиуретана в свободное пространство между изделием и защитной оболочкой, которая обеспечивает защиту ППУ от механических повреждений, солнечного излучения и проникновения влаги.

В зависимости от условий прокладки трубопровода защитную оболочку изготавливают:

  • для надземной прокладки — из оцинкованной стали (ОЦ оболочка);
  • для подземной прокладки — из стали с полимерным (полиэтиленовым, полиуретановым или термоусаживающимся) покрытием (МП оболочка) или из полиэтилена (ПЭ оболочка)

Условия эксплуатации

Покрытие должно выдерживать воздействие окружающей среды без отслаивания, растрескивания и нарушения сплошности. Допускаемые температуры окружающей среды для изделий с изоляционным покрытием не должны противоречить требованиям к допускаемым температурам изделий без изоляционного покрытия. За температуру эксплуатации принимают температуру транспортируемого продукта.

Изоляция термоусаживающимися покрытиями: Термоусаживающиеся ленты состоят из рулонного двухслойного или трехслойного изоляционного материала. Иногда такую ленту дополнительно усиливают стеклосеткой. Структура трёхслойного: 1) двухкомпонентный жидкий эпоксидный праймер; 2) термоплавкий адгезив; 3) полиэтиленовая основа. Двухслойные — без эпоксидного праймера. Наносим ТУМ изоляцию на весь ассортимент фасонных изделий, включая нестандартные изделия по чертежам — сварные стыки и узлы, отводы, тройники, переходы, отводы горячего гнутья, отводы холодного гнутья, муфты, заглушки, фланцы, задвижки, детали трубопроводов с приварными патрубками (катушками)

Диаметр изделий (ГОСТ 30732-2006)

от 32 до 1220 мм

Область применения

Настоящий стандарт распространяется на стальные трубы и фасонные изделия с тепловой изоляцией из пенополиуретана, предназначенные для подземной прокладки тепловых сетей (в полиэтиленовой оболочке — бесканальным способом, со стальной защитной оболочкой — в проходных каналах и туннелях) и надземной прокладки тепловых сетей (для труб со стальным защитным покрытием) со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 мПа и температурой не более 150 °C. Теплогидроизоляцию наносят на все виды соединительных деталей: гнутые отводы с различными радиусами углов, тройники, переходы, тройниковые ответвления, Z-образные элементы, трубы с усиленной оболочкой для прохода в стенах и фундаментах зданий, промежуточные элементы с кабельным выводом, П-образные компенсаторы, неподвижные и скользящие опоры, сильфонные компенсационные устройства для установки в теплоизолированные ППУ трубопроводы, а также нестандартные детали по специальным заказам.

Возможно изготовление многотрубных конструкций в одной оболочке по проекту заказчика. По согласованию с проектной организацией допускается применение изолированных труб в полиэтиленовой оболочке в непроходных каналах.

Система оперативного дистанционного контроля

В соответствии с требованиями ГОСТ 30 732–2006 теплоизолированные трубы и детали должны быть изготовлены с проводниками-индикаторами системы оперативного дистанционного контроля (ОДК), однако возможно выполнение и без них при наличии проектных обоснований или по требованию Заказчика. Система оперативного дистанционного контроля предназначена для своевременного обнаружения влаги в тепловой ППУ изоляции трубопроводов.

Характеристики

Трубы и фасонные изделия с полиэтиленовой оболочкой могут быть двух типов: тип 1 — стандартный, тип 2 — усиленный. Длина неизолированных концов стальных труб диаметром оболочки до 355 мм включительно — 150±20 мм, для труб диаметром оболочки более 400 мм — 210±20 мм. Длина полиэтиленовых и спиральновитых оболочек из тонколистовой оцинкованной стали должна равняться длине теплоизоляционного слоя с возможным допуском +50 мм с каждой стороны изделия в соответствии с технологией изготовления. Толщина теплоизоляции фасонных изделий должна быть равна толщине теплоизоляции труб.

Размеры фасонных изделий (кроме диаметров стальной трубы и оболочек) являются рекомендуемыми и определяются проектом. Допускается изготавливать фасонные изделия, в том числе неподвижные и скользящие опоры, по нормативно-техническим документам проектной организации и предприятия-изготовителя, согласованным в установленном порядке. Теплоизолированные трубы и детали должны быть оснащены проводниками-индикаторами системы оперативного дистанционного контроля (ОДК), однако возможно выполнение и без них при наличии проектных обоснований или по требованию Заказчика.
